Résultats de l'analyse: | 100 ~ 240 Vac, 50 / 60 Hz | Plage de puissance: | 15 ~ 24 W maximum |
---|---|---|---|
Certificats: | Le produit doit être soumis à une autorisation de fabrication. | Application du projet: | Détecteurs/testeurs de respiration, ECG, EEG, appareils médicaux portables, tablettes médicales, mon |
Résultats de l'enquête: | 100,000 heures calculées | Taille de cas: | 62.5L x 41W x 34H (mm) |
Adaptateur AC médical de 24 W max 12 V certifié EN/IEC 60601

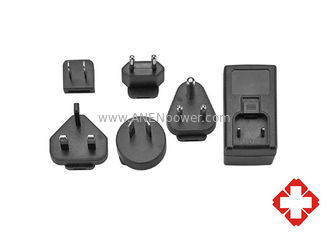

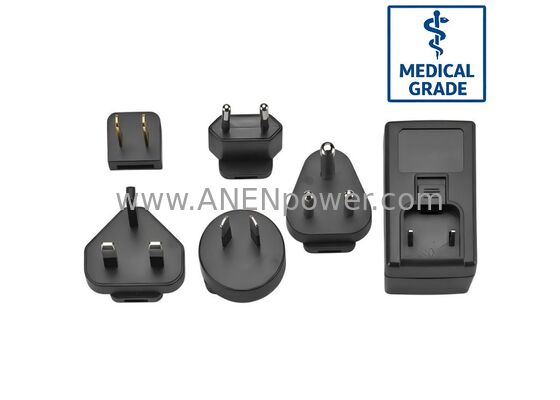

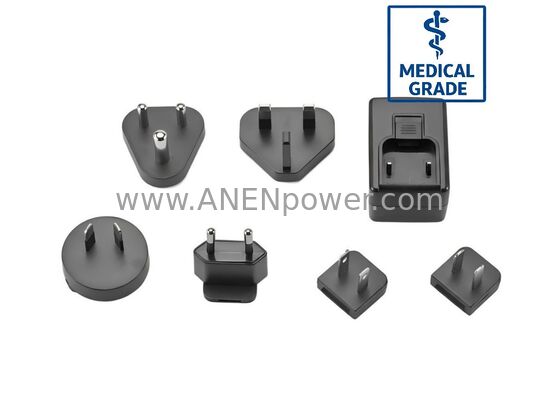

La série APM19H est une famille de montage muraleClimatiseur médicaladaptateurs (adaptateurs muraux/verrues murales) équipés d'une prise interchangeable conçus pour offrir une puissance de sortie continue maximale de 24 W avec une sortie unique de 5 V ou 12 V,ou 24V (avec une entrée universelle de 100 à 240 Vac).
Les APM19H sont soumis à des essais de combustion et offrent un fonctionnement de classe II, un courant de faible fuite, une protection contre les surcharges (OLP), un mode de barre de frein contre les tensions (OVP),et 2 fois MOPP (Means of Patient Protection) pour assurer la sécurité du patient, le soignant et le dispositif auquel l'alimentation est appliquée.La série possède des conceptions de protection complètes ainsi que des certifications de sécurité tout compris et est conforme aux principales normes internationales de sécurité, y compris la CEI/EN 60601-1Tous les modules sont entièrement conformes à la norme d'efficacité de niveau VI et à la directive RoHS.
Les sources d'alimentation de commutation APM19H sont conçues pour des applications médicales et sont idéales pour les détecteurs/testeurs d'haleine, ECG, EEG, appareils médicaux portables, tablettes médicales, moniteurs numériques de pression artérielle,et ainsi de suite.
• Plage de puissance: 15 à 24 W
• Entrée CA universelle 100 à 240 VAC
• Fréquence: 50 à 60 Hz
• Type de prise de courant alternatif: U:USA, E:EU, K:UK, A:AU
• Voltage de sortie disponible de 5 à 24 VDC
• 2 fois la conformité MOPP, homologation CEI/EN60601-1
• Conformité au SPL
• Protection: court-circuit / surtension / sur courant
• Niveau VI d'efficacité énergétique
• Aucune consommation d'énergie sous charge ≤ 0,1 W
• VTTM > 100 000 heures
• Sécurité: UL/cUL, UL60601, TUV EN60601, CB 60601, CE, FCC
• Tous les modèles sont conformes à RoHS et aux DEEE
• Dimensions (L x P x H): 62,5 L x 41 W x 34 H (mm)
• Poids: 150 g
Modèle N°. | Puissance maximale de sortie | Voltage de sortie | Charge minimale | Charge maximale | Règlementation de la charge | Règlement de ligne | RIPPLE et bruit |
Les produits de l'annexe I sont classés comme: | 15 W | 5 à 8 V | 0A | 3.0A | ± 5% | ± 1% | 100 mV |
Le modèle APM19HB | 20 W | 9 à 13 V | 0A | 2.0A | ± 5% | ± 1% | 180 mV |
Le modèle APM19HC | 20 W | 14 à 19 V | 0A | 1.42A | ± 5% | ± 1% | 200 mV |
Je ne sais pas. | 20 W | 20 à 27 V | 0A | 1.0A | ± 5% | ± 1% | 250 mV |
Le modèle APM19HE | 20 W | 28 à 35 V | 0A | 0.71A | ± 5% | ± 1% | 280 mV |
Le modèle APM19HF | 20 W | 36 à 48 V | 0A | 0.55A | ± 5% | ± 1% | 360 mV |
Le groupe APM19HG | 18 W | 5 à 8 V | 0A | 3.0A | ± 5% | ± 1% | 100 mV |
Le numéro d'identification du véhicule | 24 W | 9 à 13 V | 0A | 2.0A | ± 5% | ± 1% | 180 mV |
Le modèle APM19HJ | 24 W | 14 à 19 V | 0A | 1.71A | ± 5% | ± 1% | 200 mV |
Pour les véhicules à moteur électrique | 24 W | 20 à 27 V | 0A | 1.2A | ± 5% | ± 1% | 250 mV |
Le modèle APM19HL | 24 W | 28 à 35 V | 0A | 0.85A | ± 5% | ± 1% | 280 mV |
Le numéro d'identification du véhicule | 24 W | 36 à 48 V | 0A | 0.66A | ± 5% | ± 1% | 360 mV |
Noté: | |||||||
1 : Ripple & Noise est mesurée à l'aide d'un oscilloscope à bande passante limitée de 20 MHz et chaque sortie est terminée par un 0.Condensateur en céramique de 1 uF et en parallèle avec un condensateur en aluminium de 47 uF à pleine charge et à la ligne nominale. | |||||||
2 : La régulation de la ligne est définie en modifiant ± 10% de la tension d'entrée par rapport à la ligne nominale à charge nominale. | |||||||
3 : Puissance maximale (W) = Vo x Io |
