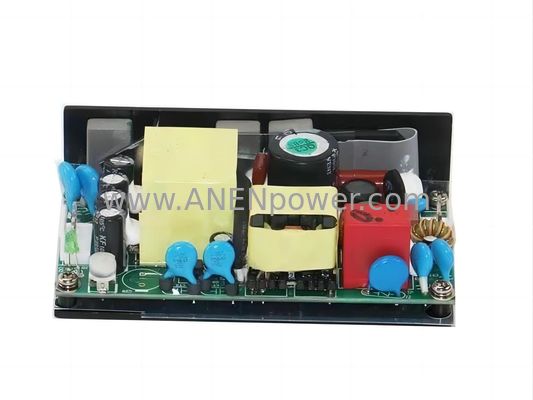

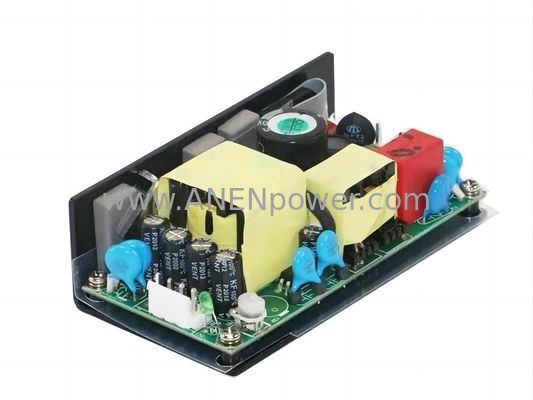

Énergie à cadre ouvert de 60 W 5V 10A, 12V 5A, 15V 4A, 24V 2,5A pour les applications de contrôle industriel

Énergie à cadre ouvert de 60 W: série industrielle multi-voltage

Vue d'ensemble du produit

LeAppareil électrique industriel à cadre ouvert de 60 West un module de commutation AC/DC à haute densité et à petit facteur de forme conçu pour une intégration fiable dans les armoires de commande industrielles et les systèmes électroniques embarqués.5V, norme12V/15V, et la norme d'automatisation24 VCette unité fournit une base d'alimentation solide et ultra-stableModules de processeur PLC, SBC industriels et nœuds de capteurs intelligents.

Reconnaissant que l'espace est souvent un facteur primordial dans les conceptions industrielles modernes, cette série de 60 W présente une empreinte ultra-compacte avec une gestion thermique optimisée.Services de personnalisation en pleine dimension, permettant de personnaliser la disposition des circuits imprimés, les positions des trous de montage et les types de connecteurs (par exemple, JST, Molex ou terminaux à vis) en fonction de votre boîtier d'équipement propriétaire.

Principales spécifications

Notre série industrielle à cadre ouvert est construite avec des composants de longue durée de vie pour assurer une durée de vie d'une décennie dans des applications critiques 24/7.

• Voltage d'entrée:90 à 264 V CA (pleine portée), 47 à 63 Hz (entrée universelle globale).

• Puissance de sortie totale: 60 W de puissance continue max.

• Options de tension et de courant de sortie:

  • Série 5V: 5V à 10A60 W maximum -Pour la logique à haute densité et les FPGA)

  • Série 12V: 12V 5A(maximum 60 W - pour les écrans et les ordinateurs)

  • Série 15V: 15V 4A(60W max - pour l' analogique et l' audio de précision)

  • Série 24V: 24V 2,5A60 W maximum -Automatisation industrielle standard)

• Efficacité: > 89%(Typical) ¢ Haute efficacité pour réduire au minimum l'accumulation de chaleur dans les petits enclos.

• Consommation d'énergie sans charge: < 0,3 W(Répondait aux normes mondiales en matière d'énergie verte).

• Les dimensions: Profil ultra-compact(Plément personnalisable pour s'adapter à un boîtier d'équipement spécifique).

• Normes de sécurité:Conforme àLe produit doit être soumis à un contrôle de conformité.(Industrie/TIC) etPour les appareils électroniques(EMC)

• Température de fonctionnement: -20°C à +70°C(avec détergents standard supérieurs à 50°C).

• Ripple et bruit: Pour les appareils électroniquesIl est essentiel pour les capteurs analogiques de haute précision et les opérations logiques stables.

• Le MTBF: > 300 000 heures, utilisant des condensateurs industriels de longue durée de vie à 105 °C pour des cycles de charge lourde.

Applications idéales

La série 60W open frame est le choix de confiance pour les écosystèmes intégrés professionnels:

• Contrôle industriel:Alimentation des contrôleurs PLC compacts, des modules d'entrée/sortie à distance et des dispositifs de test automatisés.

• Systèmes intégrés:Énergie de haute fiabilité pour les ordinateurs industriels à carte unique (SBC), les passerelles IoT et les nœuds de calcul de bord.

• Sensors d'automatisation:Énergie stable pour les capteurs laser multicanaux, les débitmètres à ultrasons et les caméras du système de vision.

• Instruments de précision:Faible puissance sonore pour les outils de mesure de laboratoire et la logique de diagnostic médical spécialisée.

• Sécurité intelligente:Alimentation des hubs de contrôle d'accès, des systèmes de verrouillage électronique et des unités NVR localisées.

Suite professionnelle de fiabilité et de performance

• Intégration de circuits imprimés ultra-compactsSpécialement conçue pour des applications à espace restreint, notre disposition maximise la densité de puissance tout en maintenant les distances d'isolement de sécurité nécessaires (creepage / clearance).

• Performance MTBF supérieure:Utilisant des composants industriels de haute spécification et une conception dérivée, cette unité réalise des performances> 300 000 heuresLes adaptateurs de qualité grand public sont les plus performants.

• EMI/EMC de qualité industrielle:Le filtrage EMI de classe B assure une interférence électromagnétique minimale, essentielle pour prévenir le "bruit" dans les signaux de mesure analogiques sensibles et la transmission de données à grande vitesse.

• Réaction transitoire optimisée:Les boucles de rétroaction rapides assurent que la sortie reste stable même lors de fluctuations de charge rapides courantes dans les commutations logiques industrielles.

• Protection complèteProtection contre la surtension active (OVP), le sur courant (OCP), la température excessive (OTP) et le court-circuit (SCP) avec des fonctions de récupération automatique intelligentes.
