Alimentation 36W Open Frame 12V 3A pour cartes de contrôle industrielles et systèmes embarqués

Alimentation industrielle 36W à cadre ouvert : solution haute densité 12V 3A

Présentation du produit

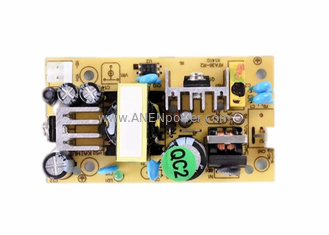

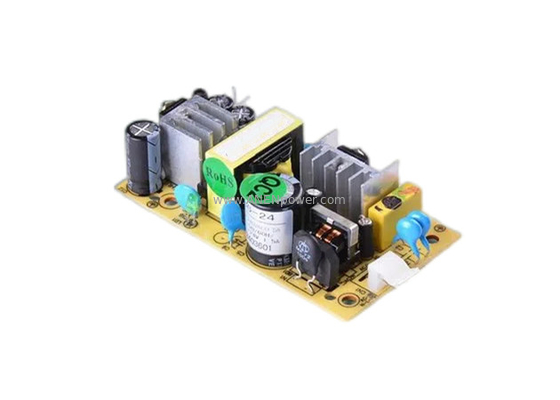

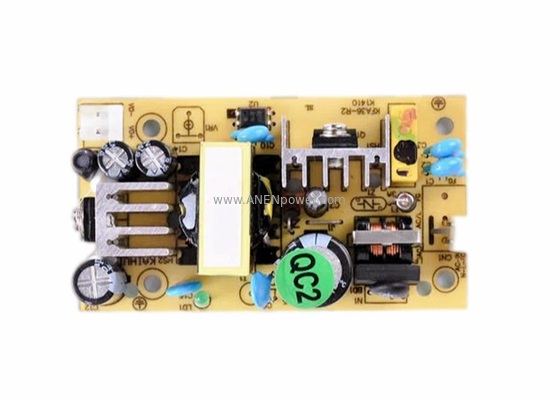

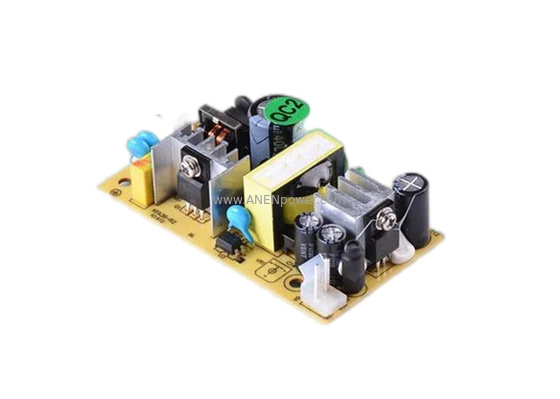

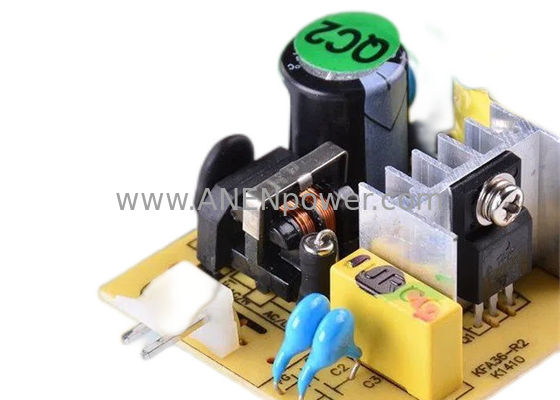

L'alimentation industrielle 36W à cadre ouvert est un convertisseur AC/DC compact et à haut rendement, conçu pour une intégration transparente dans les systèmes embarqués de qualité professionnelle et les environnements de contrôle automatisé. Fournissant une sortie précise de 12V 3A, cette unité offre une base d'alimentation stable et à faible bruit pour les PC industriels ARM/X86, les contrôleurs PLC et les passerelles IoT Edge qui fonctionnent dans des boîtiers à espace restreint ou à haute température.

Dotée d'un encombrement standard ultra-compact de 70 x 40 x 22 mm, cette alimentation maximise l'efficacité spatiale tout en maintenant une gestion thermique supérieure. Reconnaissant que les conceptions matérielles uniques nécessitent souvent des contraintes mécaniques spécifiques, nous proposons également des Services complets de personnalisation des dimensions, permettant d'adapter la disposition du circuit imprimé et le profil à vos exigences spécifiques en matière de boîtier.

Spécifications clés

Notre série industrielle à cadre ouvert met l'accent sur la fiabilité, la longue durée de vie et la compatibilité mondiale.

• Tension d'entrée : 90-264V AC (plage complète), 47-63Hz (prêt pour l'industrie mondiale).

• Puissance de sortie totale : 36W en continu.

• Plage de tension et de courant de sortie :

  • Série 12V : 12V 3A (36W max - Optimisé pour le contrôle industriel)

  • Série 24V : 24V 1.5A (36W max - Pour petits actionneurs)

  • Série 5V : 5V 5A (25W max - Pour alimentation logique)

• Efficacité : > 88% (typique) – Minimise la dissipation de chaleur interne dans les boîtiers fermés.

• Consommation d'énergie à vide : < 0.1W (Conforme aux normes mondiales d'énergie verte).

• Dimensions : 70 x 40 x 22 mm (standard) ou Entièrement personnalisable selon les spécifications du client.

• Normes de sécurité : Conforme à IEC/EN/UL 62368-1 (TIC/Équipement industriel).

• Température de fonctionnement : -20°C à +70°C (Avec détarage au-dessus de 50°C).

• Ondulation et bruit : < 120mVp-p – Essentiel pour la logique numérique à haute vitesse et les entrées analogiques sensibles.

• MTBF : > 300 000 heures (MIL-HDBK-217F) pour les cycles de service industriels 24h/24 et 7j/7.

Applications idéales

La série 36W à cadre ouvert est optimisée pour les écosystèmes industriels à haute fiabilité :

• Informatique embarquée : Cartes mères industrielles, ordinateurs monocartes (SBC) et interfaces homme-machine (IHM) compactes.

• Automatisation industrielle : Sous-modules PLC, stations d'E/S distantes et logique de contrôleur de mouvement de précision.

• Télécommunications : Routeurs réseau, contrôleurs de micro-stations de base 5G et passerelles fibre optique à haute vitesse.

• Sécurité intelligente : Systèmes NVR/DVR multicanaux, concentrateurs de surveillance basés sur IP et contrôleurs d'accès biométriques.

• Point de vente (POS) : Kiosques en libre-service, distributeurs automatiques de billets et terminaux de paiement de détail.

Suite de fiabilité et de performance professionnelles

• Encombrement ultra-compact et personnalisable : La longueur standard de 70 mm s'adapte à la plupart des conceptions SFF (Small Form Factor), tandis que notre Ingénierie de PCB personnalisée garantit que l'alimentation peut être adaptée aux boîtiers circulaires, en forme de L ou ultra-minces.

• Réponse transitoire supérieure : Spécifiquement réglée pour gérer les changements de charge rapides des processeurs embarqués et des modules de communication sans chutes de tension ni redémarrages du système.

• EMI/EMC de qualité industrielle : Le filtrage EMI de classe B intégré garantit une interférence minimale avec l'électronique interne sensible, conformément aux normes EN 55032 pour les émissions conduites et rayonnées.

• Options d'interconnexion flexibles : Prend en charge divers connecteurs d'entrée/sortie, des blocs de bornes/cosses standard aux broches à souder directes pour les applications de montage sur PCB.

• Protection complète : Protection contre les surtensions (OVP), les surintensités (OCP), les surchauffes (OTP) et les courts-circuits (SCP) avec fonctions de récupération automatique.
